Основные характеристики ковша Ацетарк

Стандарты изготовления ковшевой конструкции

Британские стандарты BS:3687 и BS EN:124

Ковшевая конструкция изготовлена в соответствии с Британскими Стандартами BS:3687 и BS EN:1247 и предназначена для работы в тяжёлых условиях металлургической промышленности и литейного производства.

Сертифицированная листовая сталь

Вся листовая сталь, используемая при изготовлении ковша, закупается у английского поставщика и имеет сертификаты. Марка стали: BS EN 1025 S275 (российский аналог Ст4пс).

Контроль сварных швов по стандарту BS4870

Сварочные швы непрерывные, получены сваркой в среде инертных газов в соответствии со стандартом BS4870.

Обязательная аттестация работников

По Британскому Стандарту, если сварщик аттестован, проверка сварочных швов методами неразрушающего контроля не проводится. Сварщики компании АЦЕТАРК каждые полгода проходят обязательную аттестацию.

Дополнительный контроль качества швов

По дополнительному требованию Заказчика проводится неразрушающий контроль швов методом магнитопорошковой дефектоскопии или с помощью рентгена. Например, по требованию компании VOLVO проводился рентген-контроль всех сварочных швов ковша.

Примеры ковшей разного типа для компании VOLVO

Ковш ёмкостью 3 тонны с редуктором ручного управления для компании VOLVO

Ковш ёмкостью 6 тонн с пневмоприводом редуктора для компании VOLVO

Материал, используемый для сварки ковша АЦЕТАРК

Данный материал используется для сварки листов корпуса и других деталей ковша АЦЕТАРК.

Характеристики корпуса ковша

Корпус

Корпус ковша изготовлен из толстолистовой стали в виде конуса, что увеличивает жёсткость и прочность конструкции.

Толщина

Толщина стенки обечайки ковша: от 6 до 15 мм в зависимости от ёмкости ковша.

Основание

Основание (днище) ковша изготавливается из того же стального листа по толщине, что и корпус, если Заказчик не выставил дополнительных требований.

Материал

Материал (листовая сталь) для каждого корпуса ковша АЦЕТАРК поступает с сертификатом качества.

АЦЕТАРК

Выпускаем все известные в литейном производстве типы ковшей и газовых стендов для их нагрева

За 50 лет бесперебойной работы ковши АЦЕТАРК стали достоянием многих литейных производств по всему миру. С 2007-го года продукция завода АЦЕТАРК регулярно поставляется на литейные заводы России и в страны постсоветского пространства. Все ковши АЦЕТАРК имеют единый сертификат соответствия ТС (таможенного союза), Декларацию соответствия ТС, а также Заключение Экспертизы Промышленной Безопасности РФ. АЦЕТАРК выпускает все известные в литейной промышленности виды ковшей: чайниковые и носковые, барабанные и U-образные, стопорные и ковши для внепечной обработки расплава. Ёмкость ковшей варьируется от 100 кг до 100 тонн. Для каждого ковша АЦЕТАРК изготавливается шаблон для футеровки. По требованию заказчика ковши АЦЕТАРК оборудуются встроенными системами взвешивания, устройствами дистанционного управления, приборами для измерения температуры жидкого металла в ковше.

Рабочее оборудование для ковша АЦЕТАРК

Цапфы ковша

Все ковши АЦЕТАРК оборудованы съёмными цапфами. Съёмные цапфы имеют ряд преимуществ по сравнению с привариваемыми цапфами, используемыми другими производителями ковшей. При необходимости проверки цапф на наличие микротрещин ковш АЦЕТАРК можно не снимать с производства: достаточно установить новый запасной комплект цапф, а старый комплект цапф отправить на тестирование в лабораторию.

Цапфа ковша АЦЕТАРК представляет собой стальную втулку с черновой мех. обработкой из малоуглеродистой стали, приваренную к соединительной стальной плите. Марка стали — по стандарту BS EN 1025 S275. Сварка производится как с внешней, так и с внутренней сторон, после чего каждая цапфа подвергается стопроцентному контролю методом магнитопорошковой дефектоскопии. После дефектоскопии цапфа подвергается финишной механической обработке.

Ниже представлен чертёж и фотография цапфы для чайникового ковша ёмкостью 7000 кг, поставленного на литейный завод ПАО «КУРГАНМАШЗАВОД».

НА ПРЕДСТАВЛЕННОМ ФОТО ПОКАЗАНО:
  1. Прикручиваемая цапфа ковша.
  2. Вал цапфы с натягом запрессован в крепёжную плиту,  заварен по периметру непрерывным швом и  механически обработан.
  3. Плита цапфы крепится к корусу ковша 12-тью болтами  с 6-гранной головкой — м20х2.5 — марка 8.8
Траверса ковша
Траверса ковша АЦЕТАРК, (как съёмная, так и фиксированная) оборудована: двумя боковыми консолями с приводной и неприводной цапфами ковша; двумя противовесами; фиксатором для фиксации ковша в вертикальном положении при транспортировке жидкого металла; верхней подъёмной балкой, выполненной из двух стальных швеллеров; скобой подвеса для подъёмного крана. Под швеллер подъёмной балки устанавливается теплозащитный экран.

Траверса с противовесом


На фото показана траверса с противовесом, снижающим нагрузку на редуктор при отклонении траверсы назад и установке ковша под стенд для предварительного нагрева. Поставка ковша на АО «Томский Электромеханический Завод им. В.В. Вахрушева», г. Томск.

Способ крепления скобы подвеса


На фото показана конструкция и способ крепления скобы подвеса к подъёмной балке:

не только 4-мя болтами, но и за счёт нижних упоров. Поставка ковша на литейный завод ПАО «Курганмашзавод».

Редуктор для наклона ковша АЦЕТАРК

Ковши АЦЕТАРК оборудованы редуктором либо с ручным управлением, либо с электроприводом, либо с пневмоприводом. Тип редуктора АЦЕТАРК, во-первых, является собственной запатентованной разработкой компании АЦЕТАРК, во-вторых, представляет собой механизм, специально спроектированный и созданный для поворота и опрокидывания литейного ковша. Редуктор АЦЕТАРК может быть использован только для ковшевых конструкций. Иными словами, он может работать только для поворота и/или опрокидывания ковша и не предназначен для других промышленных целей.

Редуктор АЦЕТАРК принципиально отличается от традиционных червячных редукторов промышленного назначения и от так называемых планетарных редукторов по следующим критериям:

  • Шестерня редуктора АЦЕТАРК, входящая в зацепление со стальным червячным штоком, изготовлена из высокопрочного чугуна. В традиционном червячном редукторе и шестерня, и червяк изготовлены из стали, из-за чего в редуктор необходимо добавлять жидкую смазку, не являющейся огнеупорной. В редукторе АЦЕТАРК с чугунной шестерней используется огнеупорная сухая смазка, кроме того, чугун сам по себе является антифрикционным материалом по сравнению со сталью.
  • Зубья шестерни редуктора АЦЕТАРК отличаются по форме, а именно: они прямо-нарезные, в отличие от традиционной червячной передачи, где червячная передача является глобоидной. Фактически глобоидная червячная передача нужна в редукторах с высокой скоростью вращения шестерен. Для поворота ковша высокая скорость не требуется. С другой стороны, в глобоидной червячной передаче червяк и шестерня для оптимальной работы в зацеплении должны быть точно подогнаны друг к другу. То же самое требование (точность подгонки) должно соблюдаться в так называемых планетарных редукторах. Важно отметить, что любой перекос приводит к поломке зубьев и выходу из строя всего редуктора.

Кроме того, что обычный редуктор промышленного назначения имеет жёсткие допуски, он обычно крепится непосредственно на боковой траверсе, тогда как литейно-ковшевой редуктор ACETARC оборудован подводковой план-шайбой, входящей в контакт

  • приводным штифтом, который и крепится на боковой траверсе ковша. Данный способ установки редуктора уменьшает износ шестерёнок и исключает их повреждение вследствие вибрации от крана.

На фото видна точка смазки для роликового подшипника огнеупорным смазочным материалом.

Отдельная точка смазки – для редуктора огнеупорным смазочным материалом.

Запасные части для редуктора ACETARC

Обычно запасные части для редуктора имеются на складе и могут быть отправлены в течение 48 часов после получения заказа. При этом редуктор должен быть идентифицирован либо по бирке на ковше, обычно расположенной на подъёмной балке, либо по номеру, отлитом на передней крышке редуктора. Также при разобранном редукторе он может быть идентифицирован по диаметру и числу зубьев червячной шестерни. Кроме того, полезной информацией будут служить данные о размерах корпуса ковша и его расчётная ёмкость. Если есть сомнения, обратитесь к нашему представителю.

Подшипники ковшей ACETARC

В ковшах АЦЕТАРК используются специализированные конические роликовые подшипники собственной разработки, которые могут применяться только для литейных ковшей. Данные подшипники при работе при высоких температурах практически не выходят из строя, потому что могут расширяться под воздействием высоких температур.

Способ поворота ковша и его тестирование на перегруз

Поворот

Поворот ковша на 360° осуществляется либо с помощью редуктора, либо с помощью мостового крана.

Тестирование

Также ковш тестируют на перегруз 50% от общего веса (вес ковша, вес жидкого металла и вес футеровки), после чего выписывается Сертификат Испытаний.

ВАЖНО!

Компания АЦЕТАРК, используя собственную методику, высчитывает расположение центра тяжести ковша, индивидуальное для каждой ковшевой конструкции.

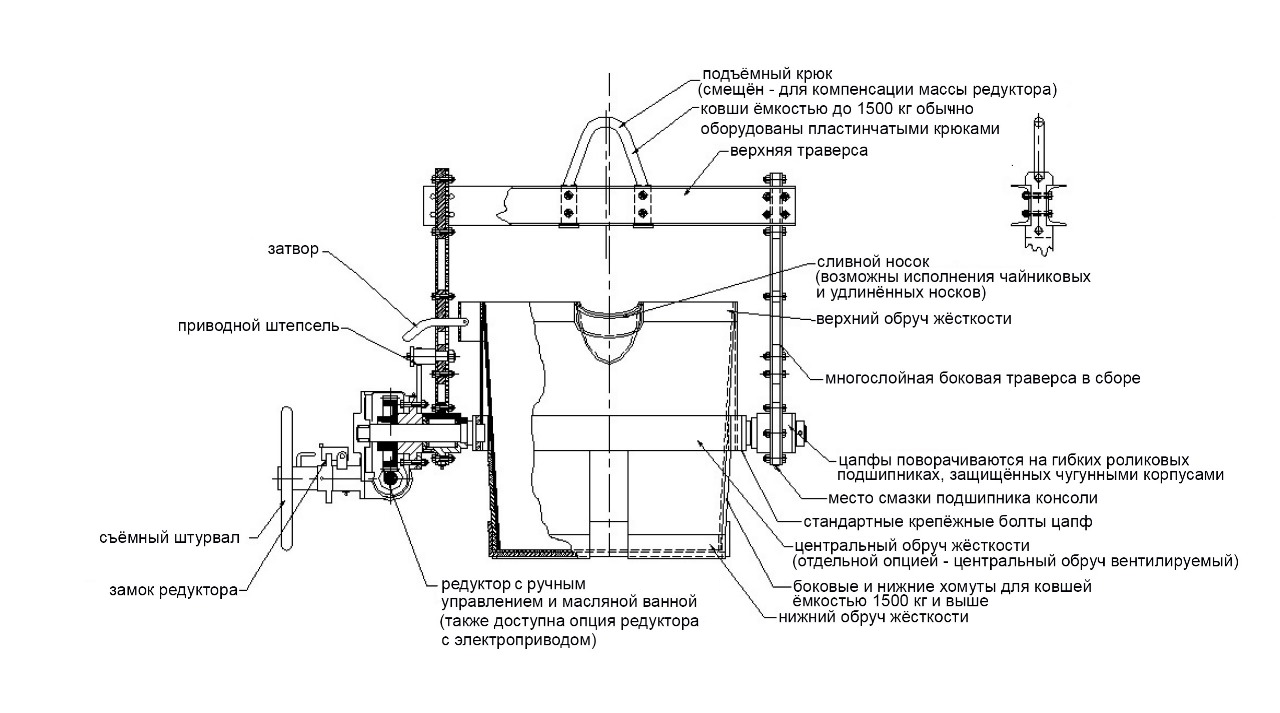

Пример общего чертежа ковша АЦЕТАРК

Декларация о соответствии

Скачать декларацию о соответствии
